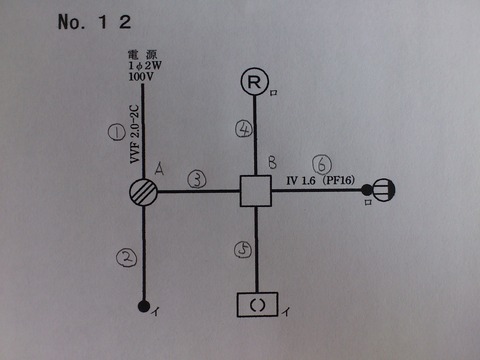

公表されている配線図です。
この問題はPF管を使います。
配線自体はそんなに難しくないと思います。
手順は昨日と似ています。
１．アウトレットボックスにゴムブッシングを取り付ける
２．アウトレットボックスにPF管を取り付ける
３．施工条件を読む、スイッチを連用取付枠に取り付ける
４．各パーツを作る
５．接続する
この問題のアウトレットボックスの穴は四方向に1本ずつなので、アウトレットボックスの向きを考えなければPF管の位置を間違えるというのはありえないのかもしれません。
19mmと25mmの穴が混在して、それぞれどの穴を使うと指定されている事が無きにしもあらずだとは思いますが。
まあ2芯と3芯のケーブルそれぞれ1本ずつなので、使うのは19mmの穴だけだろうとは思いますが。
施工条件で気をつけるところは、前の問題と同じです。
各パーツの作成ですが、例によって�Δ世厩佑┐討�きます。
白線はスイッチ以外なので、コンセントに直接差し込みます。
黒線はスイッチとコンセントなので、スイッチに差し込んでから渡り線でコンセントにも接続します。
あとはもう1本の電線をスイッチからボックスの方に伸ばします。
接続について考えます。
Aについて。
・電源の白線はスイッチ以外に接続するので、�，稜鮴�を��の白線に接続する。
・電源の黒線はスイッチとコンセントに接続するので、�，旅�線を�↓�の黒線に接続する。
・イのスイッチと対応する器具を接続するので、�△稜鮴�を��の赤線に接続する。
Bについて。
・電源の白線はスイッチ以外に接続するので、��の白線を�きキΔ稜鮴�に接続する。
・電源の黒線はスイッチとコンセントに接続するので、��の黒線を�Δ旅�線に接続する。
あとは対応する器具の接続です。
・イのスイッチで�イ琉�掛シーリングをオン・オフするので、��の赤線を�イ旅�線に接続する。
・ロのスイッチで�い琉�掛シーリングをオン・オフするので、�Δ寮崟�を�い旅�線に接続する。
最後に時間を見積ります。
１．アウトレットボックスにゴムブッシングを取り付ける：1分
２．アウトレットボックスにPF管を取り付ける：3分
３．施工条件を読む、スイッチを連用取付枠に取り付ける：2分
４．各パーツを作る：13分
� �1分
�◆�2分
��：1分
�ぁ�4分
�ァ�2分
�Α�3分
５．接続する：8分
以上、27分でできそうです。
