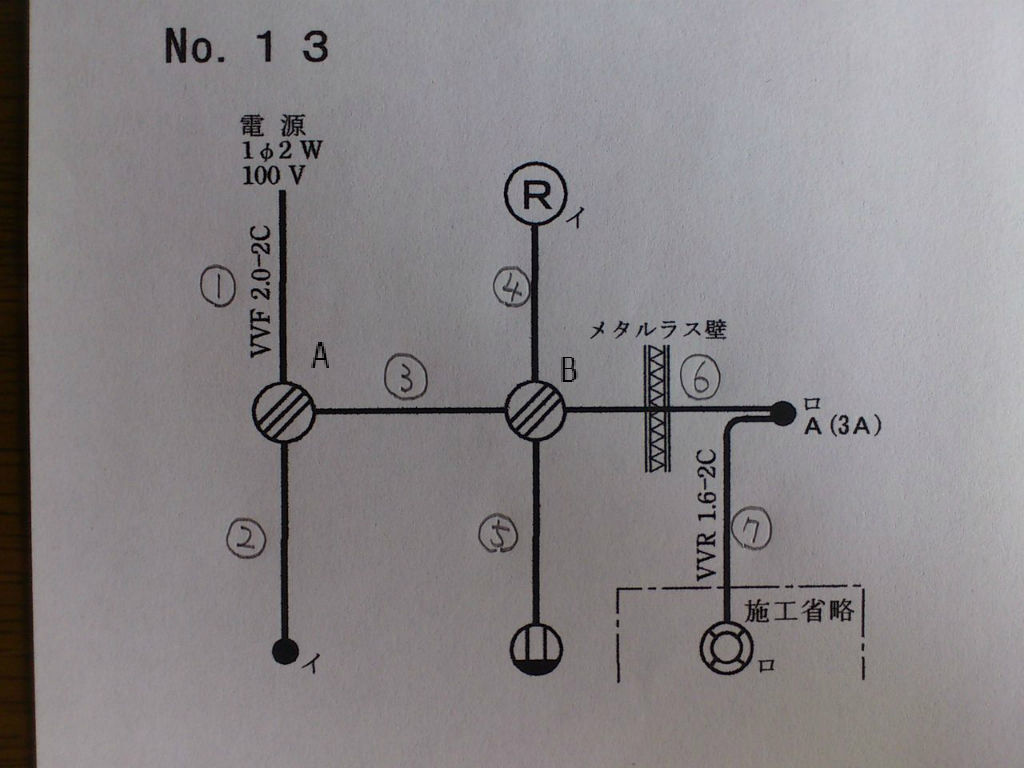

公表されている配線図です。
防護管と自動点滅器の問題です。
自動点滅器については未だによく分かっていません。
ということで軽く調べてみると、中に組み込まれている回路の”CdS”というのは硫化カドミウムでした。
何かの略語かと思っていましたが、ただの化学式でした。
自動点滅器については端子台で代用となるだろうから、接続の仕方さえ頭に入れておけば問題ありません。
防護管はこの問題だけなので、この部分だけで練習しておいた方がいいです。
施工手順はいつも通りです。
施工条件で気をつけるところはいつものところと、あとは自動点滅器のところで端子台をどのように接続するかです。
端子台は3極か4極になるらしいです。
CdS回路の極が接地線になって、スイッチも何もない極が電源の黒線、スイッチがある極が屋外灯の黒線になります。
各パーツの作成で気をつけるところとして、�Δ世噂颪い討�きます。
防護管と通して両側にバインド線で固定します。
バインド線は2回以上ケーブルに巻きつけて、2回以上（つまり半ひねりを4回以上）ねじります。
2回「以上」巻きつければ問題ないのですが、ケーブルに3回も4回も巻いているとねじる分が足りなくなる可能性があります。
なので、ケーブルの巻きつけは2回ぴったりにして、残りはねじる分に回そうと思っています。
2回巻く場合は、まずバインド線をケーブルの上から当てて、バインド線の両端をケーブルに巻きつけて再び上に出せば、それで2回巻けたことになります。
どこまで巻けば2回になるのかというのもしっかり確認しておきましょう。
あと�ΝГ話嫉丗罎棒楝海垢襪箸海蹐泙任海海任笋辰討�きます。
接続について考えます。
Aについて。
・電源の白線はスイッチ以外に接続するので、�，稜鮴�を��の白線に接続する。
・電源の黒線はスイッチとコンセントに接続するので、�，旅�線を�↓�の黒線に接続する。
・�△離好ぅ奪舛搬弍�する器具を接続するので、�△稜鮴�を��の赤線に接続する。
Bについて。
・電源の白線はスイッチ以外に接続するので、��の白線を�きキΔ稜鮴�に接続する。
・電源の黒線はスイッチとコンセントに接続するので、��の黒線を�キΔ旅�線に接続する。
・イのスイッチと対応する器具を接続するので、��の赤線を�い旅�線に接続する。
かかる時間を見積ってみます。
施工条件を読む、連用取付枠に取り付ける：2分
各パーツを作る：17分
� �1分
�◆�2分
��：2分
�ぁ�4分
�ァ�2分
�Α�4分
�А�2分
接続する：8分
合計27分でできそうです。
以上、宿題的に今まで13問を1日1問ずつ頭の中で考えてみました。
これからは手を動かして練習です。
と言っても材料に限りがあるので、飛ばしすぎず間を空けすぎずです。
